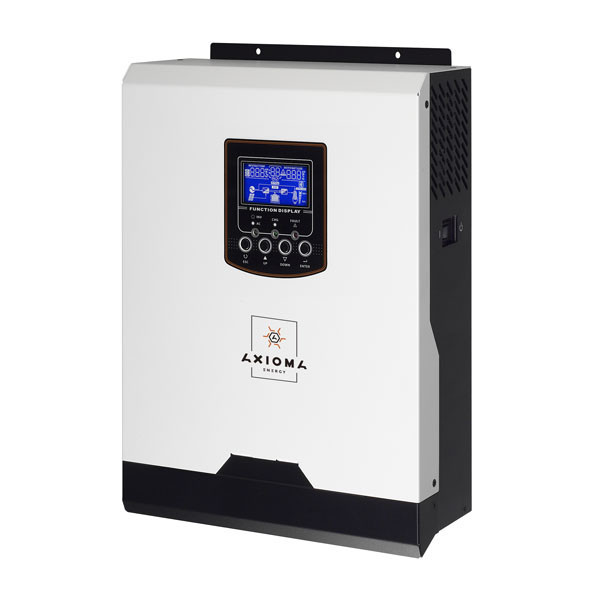

Гібридний ДБЖ 2000ВА, 24 В + ШІМ контролер 50 А, ІSPWM 2000, AXIOMA energy

Гібридний ДБЖ 2000ВА, 24 В + ШІМ контролер 50 А, ІSPWM 2000, AXIOMA energy

Гібридні джерела безперебійного живлення Axioma Energy серії IS — це високоякісні багатофункціональні пристрої, призначені для створення систем гарантованого електроживлення квартир, приватних будинків, котеджів і об'єктів міні-бізнесу доповнені функцією автономного живлення. Вбудований РК-дисплей дає змогу відстежувати роботу системи та з легкістю змінювати її параметри, як-от: зарядний струм АКБ, встановлювати пріоритет мережі або альтернативного джерела живлення, а також встановлювати діапазон вхідної напруги.

Ступінь захисту оболонки через IEC 60529, DIN 40050 — IP21.

Основні переваги гібридних інверторів Axioma Energy ISPWM 2000:

• Чисто синусоїдальна форма вихідної напруги 230 В.
• Вбудований PWM (ШІМ) контролер сонячної зарядки.
• Регулювання діапазону напруги живильної електромережі.
• Регулювання сили зарядного струму.
• Вибірний пріоритет живлення від мережі/від сонячних батарей через ЖКІ інтерфейс.
• Можливість живлення як від електромережі, так і від електрогенератора.
• Автоматичне відновлення живлення від електромережі у разі відновлення напруги мережі.
• Захист від перевантаження та короткого замикання.
• Інтелектуальний зарядний пристрій для оптимізації продуктивності акумулятора.
• Функція холодного старту.



Панель для під'єднань до інвертора має такий вигляд

7. Вхід змінного струму

8. Вихід змінного струму

9. Вхід живлення від сонячних батарей

10. Вхід акумулятора

11. Захисний запобіжник

12. Порт зв'язку USB

Приклад схеми під'єднання Гібридного джерела безперебійного живлення

Схема електричних з'єднань Гібридного джерела безперебійного живлення з чистою синусоїдою

Опис схеми

ДБЖ — Інвертор
СЕ — Прилад обліку електроенергії
ТГ — Паливна електростанція (з дистанційним запуском)
АВР — Автоматичне реле вибору живильної лінії
АКБ — Акумуляторна батарея
F1 — Автоматичний вимикач 10 А — 40 А
F2 — Автоматичний вимикач 10 А — 40 А
F3 — Автоматичний вимикач 10 А — 40 А
F4 — Автоматичний вимикач 10 А — 40 А

У пропонованій схемі мережева напруга надходить на інвертор AC INPUT через автоматичне реле вибору лінії живлення. До другого входу реле під'єднана паливна електростанція (дизель — генератор, бензо — електрогенератор) з функцією дистанційного старту.

Мережа гарантованого живлення стабілізованою напругою 220 В під'єднана до виходу інвертора AC OUTPUT.

Для економії палива в разі браку напруги в інверторі передбачене керування запуском паливної електростанції в умовах недостатньої потужності фотоелектричного струму та низького заряду батарей. А також у разі переходу інвертора в режим транзиту.

Панель керування Гібридного джерела безперебійного живлення

Світлодіодні індикатори.

Індикатор			Повідомлення
	Зелений	Світиться	Електропостачання споживачів із мережі
		Блимає	Електропостачання споживачів від АКБ
	Зелений	Світиться	АКБ заряджена
		Блимає	АКБ заряджається
	Червоний	Світиться	Повідомлення про аварії
		Блимає	Запобігальне повідомлення

Функціональні клавіші

Інструкція з експлуатації інвертора російською мовою

Технічні характеристики гібридного ДБЖ 2000ВА, 24 В + ШІМ контролер 50 А, ISPWM 2000, AXIOMA energy, наведені в таблиці.
