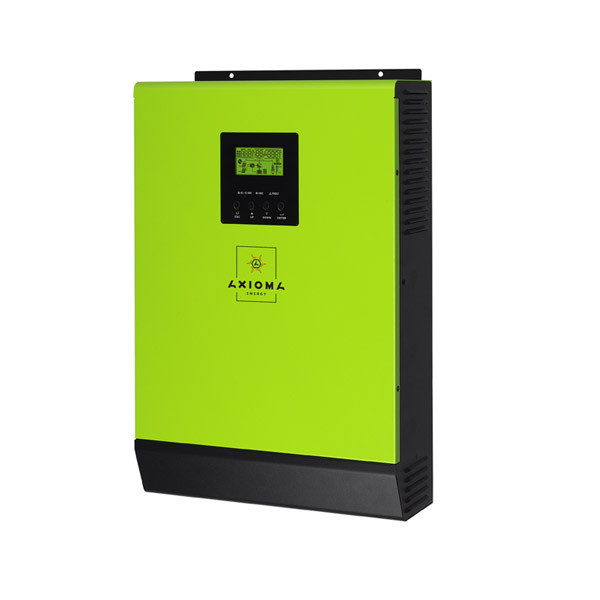

Мережевий інвертор + Резерв 4 кВт, 48 В, ISGRID 4000, AXIOMA energy

Мережевий інвертор + Резерв 4 кВт, 48 В, ISGRID 4000, AXIOMA energy

Мережевий сонячний інвертор із резервною функцією 4 кВт, ISGRID 4000, AXIOMA energy — сучасний багатофункціональний пристрій, призначений для живлення побутової техніки та чутливого електронного обладнання. Він також може забезпечити якісним живленням навантаження, що має у своєму складі електродвигуни, як-от пилососи, морозильні камери або дрилі. Інвертор обладнаний вбудованим сонячним зарядним пристроєм, що працює за технологією МРРТ, яка забезпечує максимально доступну потужність зарядного струму від сонячних батарей для ефективнішого заряджання акумулятора.

Основні характеристики

• Чиста синусоїда
• Вбудований MPPT контролер сонячної зарядки.
• Можливість передавання (продажі за "зеленим тарифом") електроенергії в мережу
• Програмовний пріоритет використовуваного джерела енергії: сонячні батареї, акумулятори або мережа.
• Регульовані користувачем значення напруги та струму заряду акумулятора.
• Програмовані режими роботи (сумісний — продаж за "зеленим тарифом" (grid-tie), автономний (off-grid) і мережевий з резервною функцією (grid-tiewithbackup)).
• Програмне забезпечення для моніторингу в режимі реального часу дає змогу керувати параметрами та відстежувати стан системи.
• Можливість паралельної роботи до 6 інверторів за резервним виходом.
• Можливість роботи в трифазній мережі в мережевому режимі.

Мережевий (on-grid) сонячний однофазний (220 В) інвертор із резервною функцією (back-up) потужністю 4 кВт 220 В ISGRID 4000, AXIOMA energy одночасно поєднує в собі такі можливості:

-працює як звичайний мережевий сонячний інвертор.

-працює як джерело безперебійного живлення (ІБП).

-працює як автономний інвертор.

-працює як зарядний пристрій для акумуляторів . Заряджання може проводитися як від сонячних батарей, так і від мережі.

Можливість керувати джерелами електроенергії (мережа, сонячні батареї, акумулятори), які Ви використовуєте в кожен момент часу — це дуже важлива функція, що дає змогу максимально використовувати енергію сонячних батарей і оптимізувати Ваші витрати на електроенергію. Наприклад, ви можете вибирати продавати надлишки електроенергії за "зеленим тарифом" або накопичити надлишки в акумуляторах для подальшої мінімізації споживання мережевої електрики.

Можливість змішувати енергію. Наприклад, споживаючи 2 кВт від мережі й 1 кВт від сонячних батарей, видавати в навантаження 3 кВт.



Панель для під'єднань до інвертора має такий вигляд



6. Перемикач вмик./вимик інвертора

7. Вхідні роз'єми АС (під'єднання мережі)

8. Вихідні роз'єми АС (під'єднання навантаження)

9. Вхідні роз'єми сонячних батарей

11. Вимикач

12. Роз'єм приєднання кабелю для паралельної роботи

13. Кабель поділу струмів

14. Контакти реле

15. Комунікаційний порт RS-232

16. Комунікаційний порт USB







Стандартна схема під'єднання мережевого сонячного однофазного (220 В) інвертора з резервною функцією ISGRID 4000, AXIOMA energy має такий вигляд:



Схема паралельного під'єднання інверторів (до 6 штук) за резервним виходом має такий вигляд:

До трифазної системи енергопостачання можна під'єднати до трьох однофазних мережевих інверторів із резервною функцією AXIOMA energy ISGRID 4000

Дисплей мережевого сонячного інвертора з резервною функцією 4 кВт 220 В ISGRID 4000, AXIOMA energy





Інструкція з паралельного під'єднання інверторів ISGRID російською мовою

Інструкція з експлуатації інверторів ISGRID російською мовою



Технічні характеристики однофазного мережевого сонячного інвертора з резервною функцією на 4 кВт 220 В AXIOMA energy (модель- ISGRID 4000) наведені в таблиці.



Модель	ISGRID 4000
Макс. потужність під'єднуваних сонячних батарей	4000 Вт
Номінальна вихідна потужність	4000 Вт
Макс. навантаження холостого ходу від сонячних батарей	145 VDC
Діапазон напруги відстеження точки макс. потужності (MPPT)	60 VDC~115 VDC
Кількість МРРТ трекерів	1
ХАРАКТЕРИСТИКИ В РЕЖИМІ РОБОТИ ПАРАЛЕЛЬНО З СЕТЬЮ
Вихідні характеристики змінного струму
Номінальна вихідна напруга	220/230/240 VAC
Діапазон вихідної напруги	184-264.5 VAC
Номінальний вихідний струм	17.4 A
Коефіцієнт потужності	> 0.99
Ефективність
Максимальна ефективність перетворення (DC/АС)	90%
ХАРАКТЕРИСТИКИ В АВТОНОМНОМУ Й ГІБРИДНОМУ РЕЖИМІ
Вхідні характеристики змінного струму
Приймальний діапазон вхідної напруги	90 - 280 VAC або 170- 280 VAC
Диапазон частот	50 Hz/60 Hz (Автовизначення)
Максимальний вхідний струм	40A
Вихідні характеристики змінного струму (перетворення постійного струму від акумулятора в змінний струм)
Номінальна вихідна напруга	220/230/240 VAC
Вихідний сигнал	Чиста синусоїда
Ефективність перетворення (DC/АС)	93%
Заряд акумуляторів
Номінальна напруга постійного струму	48 VDC
Максимальний струм заряду від сонячних батарей	80 A
Максимальний струм заряду від мережі	60 A
Максимальний струм Заряду	140 A
ОГЛЯДНІ ХАРАКТЕРИСТИКИ
Розміри, Д x Ш x В (мм)	120 x 295 x 468
Вага, кг	11
Паралельне під'єднання	Так (до 6 інверторів)
Порти передавання даних	USB або RS232
Відносна вологість	0 ~ 90% (без коденсата)
Діапазон робочих температур, С	0 to 50 °C
