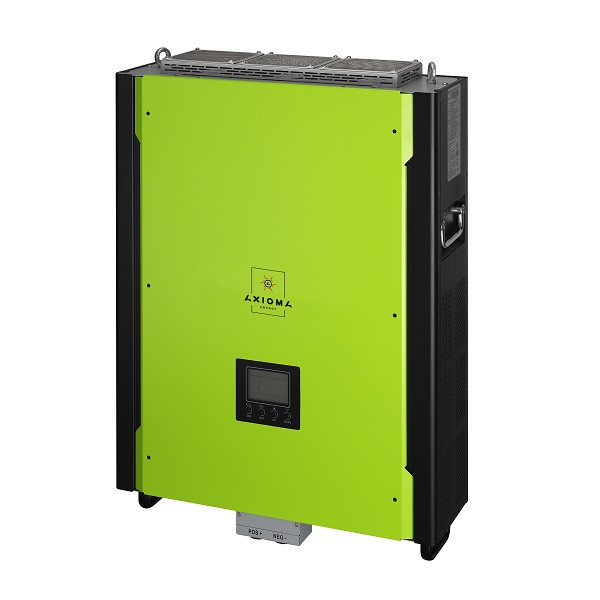

Мережевий інвертор із резервною функцією 10 кВт, 380 В, ISGRID 10000, AXIOMA energy
134 300 ₴
- Немає в наявності
Компанія тимчасово не приймає замовлення
Мережевий інвертор із резервною функцією 10 кВт, 380 В, ISGRID 10000, AXIOMA energy
Представник ISGRID — лінійки сонячних інверторів для PV-систем від відомого виробника AXIOMA energy. Перетворювач струму номінальною вихідною потужністю 10 кВт призначений для домашніх сонячних електростанцій. Завдяки високому ККД є одним із найкращих інверторів для «зеленого» тарифу.
Скидка надається під час купівлі разом з інвертором полікристалічних сонячних батарей Risen потужністю 280 Вт, 340 Вт і 345 Вт.
*Обічна ціна — 3690$.
Виробник — AXIOMA energy
Мережевий (on-grid) сонячний трифазний (380 В) інвертор із резервною функцією (back-up) потужністю 10 кВт ISGRID 10000 AXIOMA energy одночасно поєднує в собі такі можливості:
- Вможливість "змішувати" енергію з різних джерел. Наприклад, споживаючи 6 кВт від мережі та 4 кВт від сонячних батарей, видавати в навантаження 10 кВт.
- Працює як звичайний мережевий сонячний інвертор. Водночас у цій моделі інвертора є 2 незалежні MPPT-трекери, що дає змогу під'єднувати до інвертора дві групи сонячних батарей із різними умовами освітленості. Наприклад, сонячні батареї з південного схилу даху на один вхід, а з північного схилу даху на інший вхід. У такий спосіб можна максимізувати вироблення сонячної енергії. Також не вимагає обов'язкового під'єднання акумуляторних батарей. Окремо зазначити, що можливий режим роботи в режимі мережевого сонячного інвертора та за резервним виходом. Наприклад, сонячні батареї видають сукупну потужність 6 кВт, а Ваше навантаження споживає 3 кВт, тоді інвертор генерує 3 кВт на навантаження й інші 3 кВт у мережу. Водночас немає потреби в дорогих акумуляторних батареях, вони не показані на малюнку нижче.
- Працює як джерело безперебійного живлення (ІБП). Наприклад, допустимо, що сталося вимкнення мережі живлення, водночас загальне споживання Вашими навантаженнями становив 10 кВт, а сонячні батареї забезпечували 6 кВт. У цьому разі інвертор перейде в автономний режим роботи та видасть на Ваші навантаження ті самі 10 кВт, взявши 6 кВт від сонячних батарей і яких бракує 4 кВт від акумуляторних батарей.
- Працює як автономний інвертор, не під'єднаний до зовнішньої електромережі. Сонячні батареї забезпечують потужність для навантаження, одночасно заряджаючи акумуляторні батареї, а в сутінку та вночі, потужність для навантаження інвертор відбирає від акумуляторних батарей.
- Працює як зарядний пристрій для акумуляторів. Заряджання може проводитися як від сонячних батарей, так і від мережі.
- Дає змогу керувати джерелами електроенергії (мережа, сонячні батареї, акумулятори), які Ви використовуєте в кожен момент часу. Це дуже важлива функція, що дає змогу максимально використовувати енергію сонячних батарей і оптимізувати Ваші витрати на електроенергію. Наприклад, ви можете вибирати продавати надлишки електроенергії за "зеленим тарифом" або накопичити надлишки в акумуляторах для подальшої мінімізації споживання мережевої електрики.
Схема паралельного під'єднання мережевих інверторів із резервною функцією виглядає так:
 |
Панель для під'єднань до інвертора:
 |
|
|
Стандартна схема під'єднання мережевого сонячного трифазного інвертора з резервною функцією має такий вигляд:
 |
Однак цікавішою схемою під'єднання інвертора є така:
 |
За такої схеми під'єднання також можливе встановлення автоматичного реле, що перемикає всі домашні електроприлади з лінії мережевої електрики на лінію резервного енергопостачання.
 |
Дисплей:
 |
|
Дисплей трифазного мережевого інвертора ISGRID 10000 з резервною функцією дає змогу отримувати інформацію:
|
Інструкція користувача українською мовою.
Технічні характеристики мережевого інвертора з резервною функцією 10 кВт, 380 В, ISGRID 10000, AXIOMA energy наведені в таблиці.
| Модель | 10KW |
| Номінальна потужність | 10000 W |
| Фотомодулі (DC) | |
| Макс. потужність | 14850 W |
| Номінальна напруга | 720 VDC |
| Макс. напруга | 900 VDC |
| Робочий діапазон напруги | 300 VDC ~ 900 VDC |
| Напруга увімкнення/напруга початку генерації | 320 VDC / 350 VDC |
| Діапазон напруги MPPT/повне навантаження MPPT | 350 VDC ~ 850 VDC / 400 VDC ~ 800 VDC |
| Кількість MPPT трекерів | 2 |
| Максимальний струм | 2*18.6 A |
| Струм короткого замикання | 25 A |
| Максимальний зворотний струм з інвертора до масиву | 0 A |
| Мережа вихід (змінний струм) | |
| Номінальна вихідна напруга | 230 VAC (P-N) / 400 VAC (P-P) |
| Діапазон вихідної напруги | 184 — 265 VAC на фазу |
| Діапазон частот на виході | 47.5 ~ 51.5 Hz або |
| 59.3~ 60.5Hz | |
| Номінальний вихідний струм | 14.5 A на фазу |
| Пусковий струм/Привалість | 17 A на фазу / 20 мс |
| Ток к.з. / Тривалість | 51 A на фазу/1 мс |
| Струм спрацювання захисту | 51 A на фазу |
| Коефіцієнт потужності | 0.9 lead – 0.9 lag |
| Вхід змінного струму | |
| Напруга пуску | 120-140 VAC на фазу |
| Напруга автоматичного перезапуску | 180 VAC на фазу |
| Діапазон допустимої вхідної напруги | 170 - 280 VAC на фазу |
| Номінальна частота | 50 Hz / 60 Hz |
| Вхідна потужність змінного струму | 10000VA/10000W |
| Максимальний вхідний струм | 40 A |
| Пусковий струм | 40 A/1мс |
| Режим роботи від АКБ | |
| Номінальна вихідна напруга | 230 VAC (P-N) / 400 VAC (P-P) |
| Вихідна частота | 50 Hz / 60 Hz (автоматичне зондування) |
| Cинусоїду | Чиста синусова хвиля |
| Вихідна потужність | 10000VA/10000W |
| ККД (постійний струм до змінного струму) | 91% |
| АКБ і Заряд (олив'яно-кислотні/тисневі) | |
| Діапазон напруги постійного струму | 40 – 60 VDC |
| Номінальна напруга постійного струму | 48 VDC |
| Максимальний струм розряду акумулятора | 275 A |
| Максимальний зарядний струм | 200 A |
| Основні характеристики | |
| Габарити та маса | |
| Розмір, ДхШхВ (мм) | 622 x 500 x 167.2 |
| Вага нетто (кг) | 40 |
| Порти зв'язку | |
| Порт зв'язку | RS-232/USB |
| Інтелектуальний слот | Доступні SNMP, Modbus i AS-400 слоти |
| Умови експлуатації | |
| Клас захисту | I |
| Ступінь захисту | IP20 |
| Вологість | 0 ~ 90% RH (без конденсації) |
| Робоча температура | -10 to 55 °C (зниження потужності після 50 °C) |
| Висота | Макс. 2000 м* |
* Падіння потужності на 1% кожні 100м при висоті понад 1000м
.
