Контролер Tracer 2210A, MPPT 20A 12/24В EPsolar

Контролер MPPT 20A 12/24В, Tracer-2210A це передовий контролер з функцією пошуку точки максимальної потужності (MPPT) для автономних сонячних систем. Контролер забезпечує найвищий ККД, більш ніж 98%, мінімум втрат потужності.

MPPT це основна топологія в економічних схемах перетворення, що реалізується на мікропроцесорі для інтелектуального регулювання робочої точки сонячних панелей, що дозволяє сонячним панелям розвивати максимальну потужність. При зміні умов, робоча точка сонячних панелей відхиляться від точки максимальної потужності, мікропроцесор буде регулювати робочу точку сонячних батарей на основі розрахунку MPPT, щоб отримати з сонячних батарей максимально можливу потужність.
У порівнянні з ШІМ - контролерами, контролер MPPT може збільшити вихідну потужність сонячних батарей на 5% ~ 30%. Збільшення вихідної потужності залежить від таких факторів, як особливості сонячних панелей, умов навколишнього середовища та рівня освітлення.

У даному контролері можливі 4 режими роботи
1. Контролер для освітлення - встановлюємо час світіння після того як стемніло (Таймер1) і перед світанком (Таймер2), протягом від 1 до 15 годин.
2. Контролер для освітлення - ввімкнення світіння через 10хв. після того, як стемніло і до світанку.
3. Контролер в ручному режимі (ввімкнення живлення навантаження кнопкою).
4. Тестовий режим навантаження - ввімкнення навантаження після того, як стемніло і вимикання на світанку без затримки.

Можливий вибір 4 типів акумуляторів

1. Заливні АКБ

2. AGM

3. GEL

4. Встановлені користувачем параметри (діапазон напруг для налаштувань 9-17В). Налаштовується за допомогою дистанційного пульту MT-50 або через комп'ютер за допомогою спеціального программного забезпечення.

Особливості

• 1. Технологія пошуку точки максимальної потужності MPPT (Maximum Power Point Tracking)
• 2. ККД перетворення 98%
• 3. Ефективність пошуку точки максимальної потужності більше 99,5%
• 4. Висока швидкість знаходження точки максимальної потужності
• 5. Триступенева зарядка з ШІМ регулюванням
• 6. Мультифункціональний LCD дисплей з інтуїтивно зрозумілим управлінням
• 7. Управління режимом роботи навантаження, вибір типу акумулятора
• 8. 1 рік гарантії

Електричний захист:
• Захист сонячних батарей від короткого замикання
• Захист від зворотної полярності сонячних батарей.
• Аварійний захист від перенапруги сонячних батарей.
• Захист акумулятора від перезарядження
• Захист акумулятора від перерозряда
• Захист від зворотної полярності акумулятора
• Захист від короткого замикання при навантаженні
• Захист від перегріву
• Захист від перевантаження

Переваги MPPT

Вольт - амперна характеристика

Приведена типова ВА характеристика сонячної батареї для 12В акумулятора.

Звичайний контролер сонячної зарядки:
Сонячна панель працює в точці А, робоча напруга панелі сонячної батареї трохи вище напруги акумуляторної батареї.
Напруга зарядки: UA = 13.2В
Струм заряду: IA = 5.8A
Потужність: PA = 13,2 * 5,8 = 76.56Вт

MPPT Контролер:
Сонячна панель працює в точці В, робоча напруга сонячної панелі набагато вище, ніж напруга акумуляторної батареї.
Напруга зарядки: UB = 17.9В,
Струм зарядки: IB = 5,2A
Потужність: PB = 17,9 * 5,2 = 93,08Вт

порівняння:
Потужність B вище потужності A.
(PB-PA) / PA = 21,6%

Залежно від різних виробників сонячних панелей, різної інтенсивності сонячного освітлення, температури, ефективності сонячного контролера заряду і так далі, величина підвищення ефективної процентної потужності становить 10-30%.

Зовнішній вигляд контролера

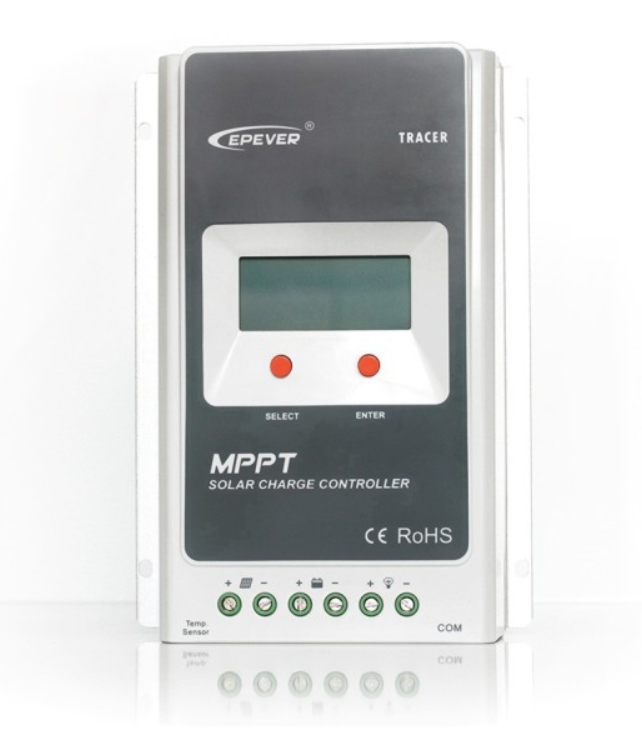

1 - Мотажні отвори 2 - Кнопка Вибору (Select) 3 - Порт підключення датчика температури 4 - Клеми підключення сонячних батарей 5 - Клеми підключення акумулятора 6 - Клеми підключення навантаження 7 - Порт RS-485 (для ПК або дистанційного пульта) 8 - Кнопка підтвердження вибору (Enter) 9 - Дисплей

LCD дисплей
