Набiр для нагріву води від сонячних панелей з контролером SK3000

Безкоштовна гаряча вода: комплект для нагрівання води від сонячних панелей.



Набір для нагрівання води складається з 6 монокристалічних панелей Risen 410Вт, сонячного контролера для нагрівання води SK3000 дозволить створити власну і незалежну систему гарячого водопостачання.

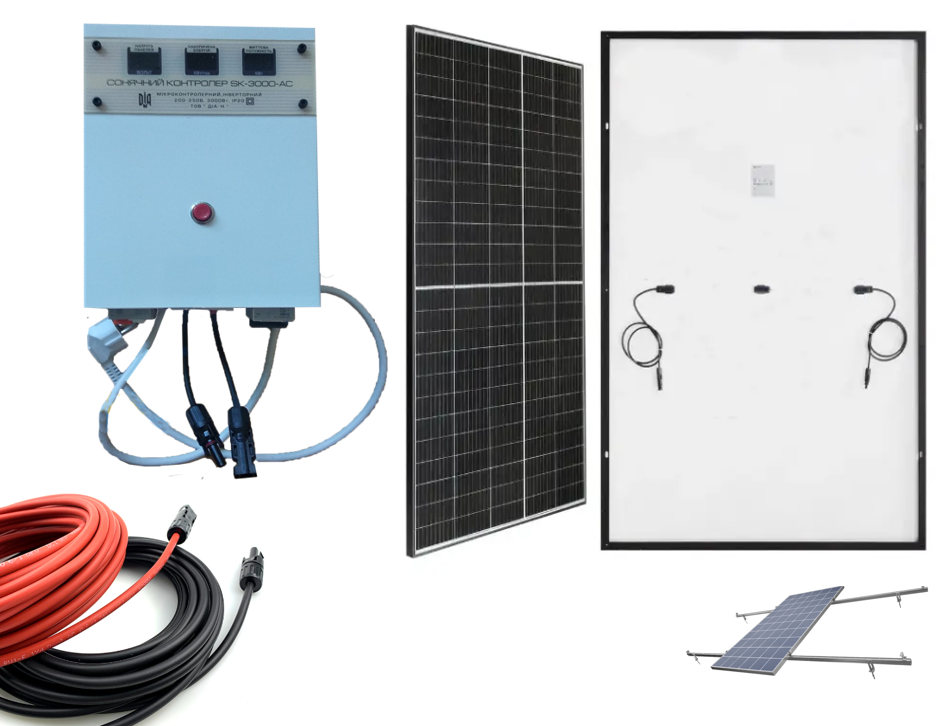

В комплект входить:

1. Контролер SK3000 (Україна, гарантія - 36 міс.)

2. Сонячна панель Risen 410W - 6шт. (Китай, гарантія - 120 міс.)

3. Сонячний кабель КБЕ 6мм - 20м. (Німеччина)

4. Кріплення для сонячних батарей (за окрему плату)

Опис сонячного контролера SK3000 для нагрівання води від сонячних панелей

Контролер сонячний SK3000-AC призначений для систем гарячого водопостачання на сонячних панелях (сонячних батареях). Підходить для невеликих житлових об'єктів із добовою витратою теплої води до 200л. Контролер SK3000-AC сумісний з будь-яким електричним бойлером з ТЕНами 220В, потужністю до 3 КВт, крім водонагрівачів з електронним модулем управління (робота з електронним модулем на конкретному бойлері потрібно перевіряти).



Переваги сонячного контролера SK3000 для нагрівання води від сонячних панелей:

• Повна автономність,
• захист входу постійного струму автоматичним вимикачем,
• захист входу змінного струму диференціальним авт. вимикачем,
• захист від струмів закінчення понад 30мА,
• форма вихідної напруги -модифікована синусоїда,
• відсутність ШІМ регулювання високої частоти,
• захист від «переполюсування»,
• захист від підвищеної напруги Х.Х від сонячних панелей,
• можливість роботи від мережі електропостачання 220В,
• не потрібні насосні групи, гліколь, труби, ін.
• мінімальне тех. обслуговування,
• простота монтажу,
• зрозумілий моніторинг параметрів,
• можливий настінний монтаж.


Принцип роботи сонячного контролера SK3000 для нагрівання води від сонячних панелей:

Постійна напруга, що виробляється сон. панелями, що проходить через вузол перетворення DC/AC та систему регулювання в контролері та підтримується стабільною в межах робочого діапазону сон. панелей. Регулювання відбувається шляхом зміни потужності (струму) на навантаженні при стабільному значенні напруги сонячних. панелей (MPPT). Завдяки цьому гарантується максимальний відбір потужності, обмежений лише вхідною потужністю від сонячних панелей. Даний метод регулювання необхідний для отримання максимальної ефективності та обумовлений нелінійною вольт-амперною характеристикою сонячних панелей. Наприклад, якщо підключити виведення сонячних панелей безпосередньо на клеми ел. Тена, то може бути не використано 10% -50% сонячної енергії.

Електричний бойлер підключається безпосередньо до розетки контролера та живиться змінною регульованою напругою, що відповідає оптимальній точці характеристики сонячної панелі для поточного значення світлової потужності сонця на поверхні панелі. Кожну годину контролер визначає напругу Х.Х і коригує вихідну напругу, підтримуючи роботу в режимі максимальної потужності. Вихідна напруга має форму модифікованої синусоїди, що дозволяє підключати, крім електричного бойлера. прилади з активним навантаженням та обмежуючі використання приладів до складу яких входять електричні двигуни та насоси. Регулювання температури води в бойлері на контролері не передбачено, а здійснюється безпосередньо терморегулятором, що входить до складу бойлера.

Технічні характеристики сонячного контролера SK3000 для нагрівання води від сонячних панелей:

• Кількість нагрітої води до 60°С орієнтовно-200л./день
• Максимальна напруга Х.Х. від сон. панелей, Uмакс.х.х. -260В.
• Робоча напруга від сон.панелей, переходу на роботу від мережі 220В, Uр.мас -150В., або Рмас.пан. -менше 100Вт
• Робоча напруга від сон. панелей, Uр. -180-240В.
• Максимальна сила стуму на вх.. від сон. панелей, Імакс.-20А
• Рекомендована потужність ТЕН, Ртен.р.- 2000Вт.
• Максимальна потужність ТЕН, Ртен.макс.- 3000Вт.
• Діапазон робочих температур , tроб. +5-+45°С
• Вага- 2,4кг.
• Клас захисту-ІР20
• Розміри : 190х240х105мм

Монокристалічна сонячна панель Risen RSM40-8-410M, 410 Вт

   Сонячна батарея Risen RSM40-8-410M служить для вироблення постійного струму з сонячної енергії, що використовується у складі незалежних систем (домашні господарства, джерела живлення для віддалених районів, віддалені системи) і фотоелектричних станцій, підключених до мережі (житлові, комерційні, промислові системи електропостачання).

Сонячна панель Risen RSM40-8-410M являє собою панель типу "спліт" товщиною 30 мм, шириною 1096 мм і висотою 1754 мм, вона складається з 120 монокристалічних кремнієвих різаних елементів (технологія half-cut) з 9-ма струмопровідними струнами (9BB), з тильного боку кремнієві пластини покриті шаром діелектрика (технологія PERC). Контакт з металевою підкладкою відбувається через мініатюрні отвори. Зверху фотоелементи захищені загартованим прозорим склом з низьким вмістом заліза. Конструкція поміщена в легку алюмінієву раму, абсолютно герметична, витримує вітрові і снігове навантаження до 2400 Па і 5400 Па відповідно.


Основні переваги сонячних батарей Risen:

• найменший у галузі температурний коефіцієнт - 0,34%;
• торгова марка, що входить в список Tier 1 з незалежним сертифікованим сучасним автоматизованим виробництвом;
• висока стійкість до деградації PID;
• краща вироблення електроенергії в похмуру погоду під розсіяними сонячними променями;
• 12 років гарантії продукту -один з кращих в галузі;
• позитивний толерансом потужності;
• подвійна інспекція 100% EL гарантує, що модулі не мають дефектів;
• надійність і якість вище, ніж сертифіковані вимоги.

Фотоелектричні панелі виробника Risen Solar успішно пройшли кваліфікаційні випробування, які включають в себе:

• 200 термічних циклів від -40 до 85 градусів;
• випробування на удар крижаного кулі;
• вплив ультрафіолетового випромінювання;
• вплив високою вологістю при високих температурах;
• перевірка витривалості до перегрітого плямі;
• випробування на механічну стійкість.


Технічні характеристики:

• Тип панелі - монокристаллическая
• Кількість осередків - 120 шт
• Розмір модуля - 1754*1096*30 мм
• Вага - 21 кг
• Номінальна потужність - 410 Вт
• Напруга 1500
• Напруга холостого ходу - 41.9 В
• Напруга при максимальній потужності - 34.89 В
• Струм холостого ходу - 12.47 А
• Струм при максимальній потужності - 11.76 А
• ККД - 21.3%
