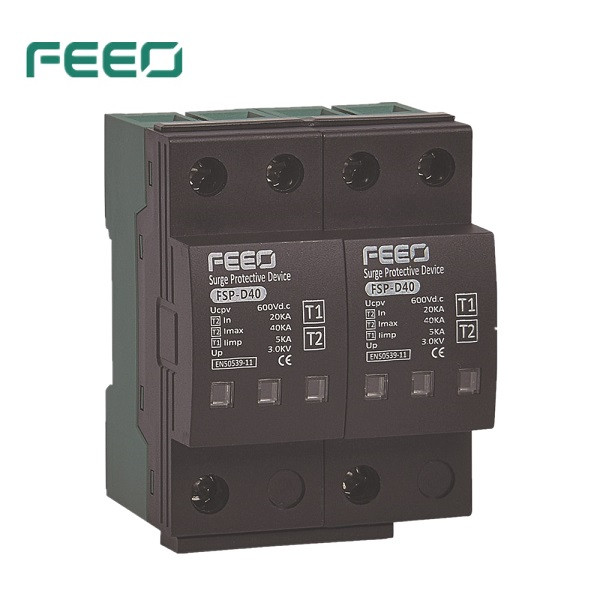

Обмежувач перенапруги DC FEEO SPD FSP-D40 B+C(Т1+T2) 2P 600V, In:20кA/Imax:40кА/Iimp:7kA

Обмежувач перенапруги DC FEEO SPD FSP-D40 B+C(Т1+T2) 2P 600V, In:20кA/Imax:40кА/Iimp:7kA

Обмежувач перенапруги УЗДП SPD Feeo FSP-D40 2P 600V Т1+Т2
Комбіноване пристрій обмеження напруги (УЗІП I+II) для сонячних систем з напругою менше 600В, застосовується для захисту мережевих та гібридних інверторів

ОПИС

Комбіноване пристрій обмеження напруги (УЗІП) для сонячних систем з напругою менше 600В, застосовується для захисту мережевих інверторів від грозових та наведених сплесків напруги в ланцюзі L+/L- та PE входу контролера MPPT мережевого інвертора.

При проектуванні резервної або автономної сонячної електростанції необхідно вжити заходів щодо запобігання виходу з ладу обладнання при впливі зовнішніх факторів. Для забезпечення захисту обладнання від грозових розрядів та високочастотних наведень, відповідно до існуючих норм, слід використовувати пристрої захисту від імпульсних перенапруг (УЗІП).

УЗІП Клас I + II Feeo FSP-D40 2P 600V виконані за V-схемою, забезпечують захист від синфазних перешкод (в ланцюгу провід - земля).

Основні елементи УЗІП - варистори та газонаповнені розрядники. Всі пристрої мають систему теплового відключення варисторів, а також опціонально-світлодіодну індикацію стану варисторів, або "сухі" контакти для віддаленої сигналізації.

Пристрої захисту від імпульсної перенапруги відповідно до місця встановлення та потужності високочастотних перешкод поділяють на три класи:

• Пристрої першого класу використовуються в районах з високою грозовою активністю, коли існує можливість прямого попадання блискавки в будівлю.
• Захисні пристрої другого класу застосовуються в регіонах з високою та середньою грозовою активністю, коли ймовірність прямого попадання блискавкового розряду мізерна, проте існує можливість близького удару або попадання розряду в блискавковідведення будівлі.
• УЗІП третього класу встановлюють у місцях з низькою грозовою активністю, якщо ймовірність попадання блискавки до будівлі дорівнює нулю. Можливе також встановлення на додаток до пристроїв другого класу.

Ми пропонуємо пристрої захисту фотоелектричних систем від імпульсних перешкод Feeo FSP-D40 2P 600V T1+T2 (УЗІП тип I+II)

Двополюсні УЗІП класу випробувань І+ІІ обмежуючого типу. Застосовуються для захисту обладнання силових ланцюгів фотоелектричних систем. Складаються з двох варісторних модулів та бази для підключення до мережі та кріплення до DIN-рейки 35 мм. Uс = 600 VDC. Imax (8/20) = 40 кА. Iimp(10/350) = 5/12.5кA

• Призначені для захисту силових ланцюгів L/PE, L+/PE.
• Складаються з варісторних модулів, для підключення до мережі та кріплення до DIN-рейки 35 мм.
• Здатні відводити імпульси струму (L/PE) до 60кА
• Випускаються на максимальну тривалу робочу напругу Uс 600В
• Візуальний контроль робочого стану УЗІП проводиться за допомогою індикаторів, розташованих на варисторних модулях. В аварійному – червоний.

РЕКОМЕНДУЄМО

Рекомендуємо всім типів мережевих інверторів з напругою РV трохи більше 600В, для дахових і наземних систем, за наявності в інверторі внутрішніх елементів ОПН щонайменше категорії III. У разі відсутності рекомендується додатково встановити УЗДП категорії III.

У порівнянні з FEEO SPD FSP-D40 C(T2) 2P 600V має більш енергоємний варісторний модуль і здатний погасити значно потужніше сплески в ланцюзі сонячних панелей.

ХАРАКТЕРИСТИКИ

Основні технічні параметри УЗІП Feeo FSP-D40 2P 600V Т1+Т2:

Модель                                                       Feeo FSP-D40 2P 600V Т1+Т2
Електричні параметри
Максимальна робоча постійна напруга,  Unpv 600V DC
Максимальна робоча постійна напруга підключення (1-2), Ucpv 600V DC
Номінальний струм пробою (8/20 мкс),     In 20 kA
Максимальний струм пробою (8/20 мкс), Imax 40 kA
Максимальний струм пробою (10/350 мкс), Iimp 5kA/12,5kA
Повний струм розряду (10/350 мкс), Itotal 10 kA
Загальний максимальний струм розряду (8/20 мкс), Itotal 60 kA
Час реакції,                                                 ta 25 ns
Конструктивне виконання                          IP 20
Діапазон робочих температур                   -30 °C … + 70 °C
Монтаж DIN рейка 35мм
Інсталяція
Одножильний мін/макс ISO: 1/35 мм2; AWG: 17/2
Багатожильний мін/макс ISO: 1/25 мм2; AWG: 17/4
Довжина зачищеного кінця з'єднувального дроту 14 мм.
Момент затягування макс 4 Nm
Задовольняє вимогам норм EN50539-11
