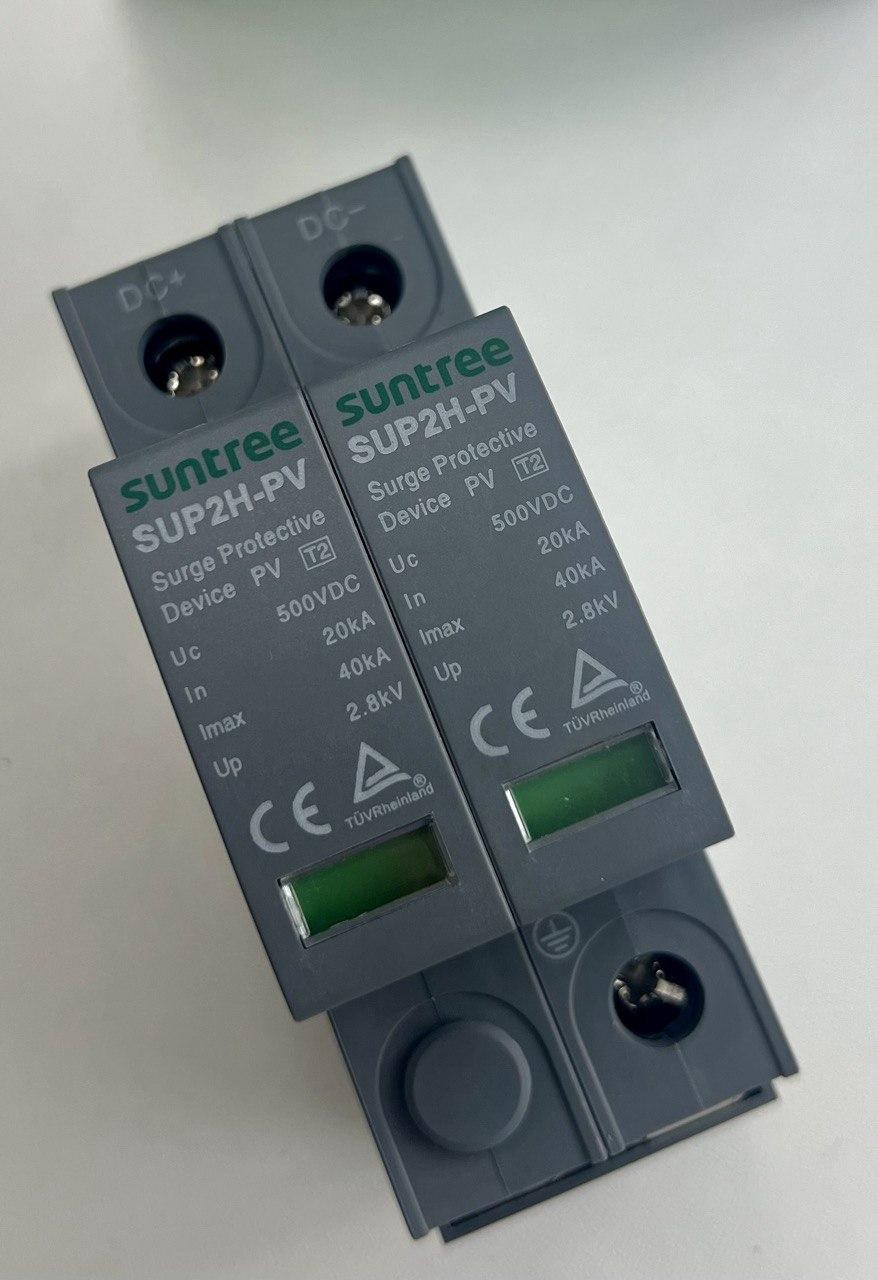

Обмежувач перенапруги (ПЗІП) DC SUNTREE SUP2-PV 2P 500V, Imax:40KA

Обмежувач перенапруги (ПЗІП) SUNTREE SUP2-PV 2P 500V – це високоякісний пристрій другого класу захисту, створений спеціально для сонячних електростанцій. Він забезпечує надійний захист мережевих інверторів, MPPT-контролерів та інших компонентів від грозових розрядів та імпульсних перенапруг, що виникають у фотоелектричних системах.

Пристрій обмеження напруги (ПЗІП) SUNTREE SUP2H-PV 500VDC 2P для сонячних систем з напругою менше 500В, застосовується для захисту мережевих інверторів від грозових і наведених сплесків напруги в ланцюзі L+/L- і PE входу контролера MPPT мережевого інвертора.

При проєктуванні резервної або автономної сонячної станції необхідно вжити заходів щодо запобігання виходу з ладу обладнання при впливі зовнішніх факторів. Для забезпечення захисту обладнання від грозових розрядів і високочастотних наведень, відповідно до чинних норм, слід використовувати пристрої захисту від імпульсних перенапруг (ПЗІП).

Основні елементи ПЗІП - варистори і газонаповнені розрядники. Всі пристрої мають систему теплового відключення варисторів, а також опціонально світлодіодну індикацію стану варисторів, або "сухі" контакти для віддаленої сигналізації.

Пристрої захисту від імпульсних перенапруг відповідно до місця установки і потужністю високочастотних перешкод поділяють на три класи:

• Пристрої першого класу використовуються в районах з високою грозовою активністю, коли існує ймовірність прямого попадання блискавки в будинок.
• Захисні пристрої другого класу застосовуються в регіонах з високою та середньою грозовою активністю, коли ймовірність прямого попадання розряду блискавки незначна, проте існує можливість близького удару або потрапляння розряду в блискавковідвід будівлі.
• ПЗІП третього класу встановлюють в місцях з низькою грозовою активністю, якщо ймовірність попадання блискавки в будинок дорівнює нулю. Можлива також установка на додаток до пристроїв другого класу.

ПЗІП Клас II SUNTREE SUP2H-PV 500VDC 2P виконані по Y-схемі, завдяки чому забезпечують захист не тільки від синфазних (провід-земля), але і від диференціальних перешкод (провід-провід).

Ми пропонуємо пристрої захисту фотоелектричних систем від імпульсних перешкод SUNTREE SUP2H-PV 500VDC 2P (ПЗІП тип II)

Триполюсні ПЗІП класу випробувань II обмежуючого типу. Застосовуються для захисту обладнання силових ланцюгів фотоелектричних систем. Складаються з трьох змінних варисторних модулів і бази для підключення до мережі та кріпленню до DIN-рейки 35 мм. Uс = 500 В DC. Imax (8/20) = 40 кА.

• Призначені для захисту силових ланцюгів L-/PE, L+/PE, L-/L+.
• Складаються зі змінних варисторних модулів, що підлягають заміні в разі пошкодження, і бази для підключення до мережі та кріпленню до DIN-рейки 35 мм.
• Здатні відводити імпульси струму Imax (L/PE) до 40кА
• Випускаються на максимальну тривалу робочу напругу Uс 500В
• Візуальний контроль робочого стану ПЗІП проводиться за допомогою індикаторів розташованих на варисторних модулях.
• У справному стані індикатори мають зелений колір, в аварійному - червоний.
• Для віддаленого контролю SUP2 PV/2P DC500V використовується сухий контакт

Рекомендуємо для всіх типів мережевих інверторів з напругою РV не більше 500В при наявності в інверторі внутрішніх елементів обмежувача напруги не менше категорії III. У разі відсутності рекомендується додатково встановити ПЗІП категорії III.

Напруга при струмі витоку 1 мА фактично є класифікаційною напругою варістора.

Основні технічні параметри ПЗІП SUNTREE SUP2H-PV 500VDC 2P
