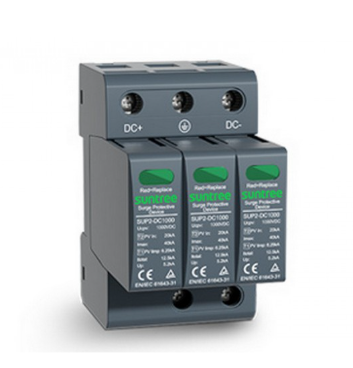

Обмежувач перенапруги (ПЗІП) Suntree SUP2H1-PV 1000VDC(T1+T2) 3P







🔌 ПЗІП Suntree SUP2H1-PV 1000VDC (T1+T2) 3P

Пристрій захисту від імпульсних перенапруг для сонячних електростанцій

  📌 Призначення

Пристрій обмеження напруги (ПЗІП) Suntree SUP2H1-PV призначений для захисту мережевих інверторів у фотоелектричних системах з постійною напругою до 1000 В від грозових розрядів і високочастотних наведень у колі L+/L- та PE на вході контролера MPPT.

  🛡️ Загальний опис

• ПЗІП класу T1+T2 виконується за Y-схемою, що забезпечує захист від синфазних (провід–земля) та диференціальних (провід–провід) перешкод.

• Складається з трьох змінних варисторних модулів, що монтуються на DIN-рейку 35 мм.

• Забезпечує візуальний та дистанційний контроль робочого стану.

  🧩 Конструктивні особливості

• Тип: Триполюсний, клас випробувань I+II

• Захист ланцюгів: L+/PE, L-/PE, L+/L-

• Монтаж: DIN-рейка 35 мм

• Індикатори стану:

  • Зелений – робочий стан

  • Червоний – несправність

• Дистанційна сигналізація: сухий контакт (опція)

  ⚙️ Класи ПЗІП за місцем застосування

• Клас T1: для регіонів з високою грозовою активністю (можливість прямого удару блискавки).

• Клас T2: для зон із помірною й високою активністю, без прямого удару, але з близькими влученнями.

• Клас T3: для регіонів із низькою грозовою активністю або як додатковий рівень захисту.

  ⚡ Технічні характеристики

Параметр	Значення
Модель	SUP2H1-PV 1000VDC (T1+T2) 3P
Максимальна робоча напруга (Unpv)	1000 V DC
Напруга підключення (Ucpv)	1060 V DC
Номінальний струм розряду (In, 8/20 мкс)	20 kA
Максимальний струм розряду (Imax, 8/20 мкс)	50 kA
Рівень захисної напруги (Up)	4,0 кВ
Захисна напруга при I=5kA	3,2 кВ
Час спрацьовування (ta)	≤ 25 нс
Стійкість до КЗ (ISCWPV)	125 A DC
Діапазон температури експлуатації	від -40°C до +80°C
Ступінь захисту	IP20
Монтаж	DIN-рейка 35 мм



🔧 Підключення

Тип проводу	Мін/Макс переріз
Одножильний	1 – 35 мм² (ISO), AWG 17/2
Багатожильний	1 – 25 мм² (ISO), AWG 17/4
Довжина зачищеного кінця	14 мм
Момент затягування	до 4 Нм

📟 Індикація та сигналізація

Функція	Параметри
Візуальна індикація	Вікно на модулі: зелений / червоний
Дистанційна сигналізація (опція)	сухий контакт
Контакти	250В / 0.5A AC або 0.1A DC
Переріз проводу для сигналізації	до 1,5 мм²

  ✅ Рекомендації щодо застосування

Рекомендується для всіх типів мережевих інверторів, що працюють з напругою до 1000В. Особливо важливо застосовувати цей ПЗІП:

• при відсутності вбудованого захисту категорії III в інверторі;

• у регіонах із частими грозовими явищами;

• для підвищення надійності та довговічності СЕС.
